[Deep learning - Obeject Detection] TensorFlow Object Detection API(2) - 커스텀 데이터 셋 생성

1. Detection 데이터 만들기

1) labelImg를 이용한 이미지 라벨링

진행순서

1. labelImg 실행
   • TensorFlow/addons/labelImg 경로로 이동
   • python labelImg.py [이미지 데이터 경로]
     (본문에서는 TensorFlow/workspace/training_demo/images)
2. 이미지 파일 선택
3. Ctrl + 마우스 클릭으로 bounding box 지정
4. Label 입력 or Default label 지정
5. 저장(본문에서는 TensorFlow/workspace/training_demo/images에 저장)


-> 최종적으로 Image에 대한 box 및 label 정보가 .xml 형태로 저장

labelImg 예시

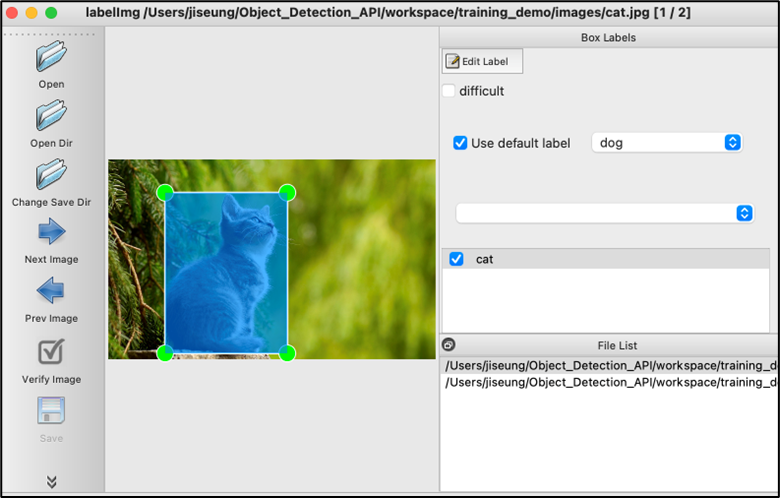

• 실행 결과 및 바운딩 박스 표기

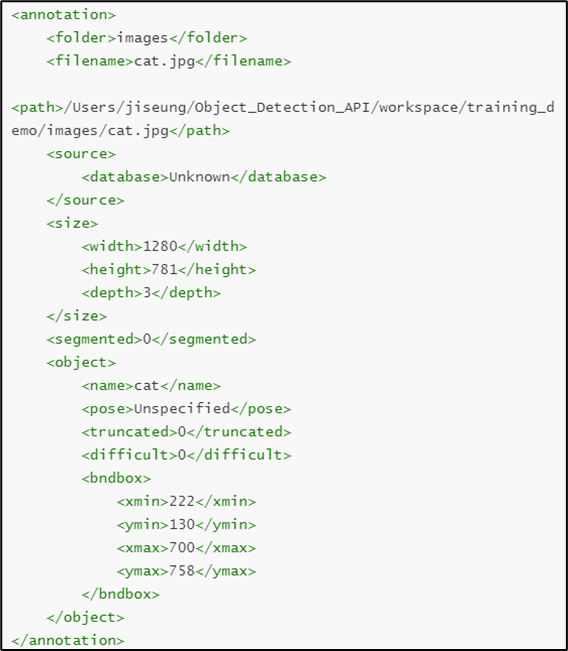

• labelImg로 생성된 .xml 파일 형태

2. 데이터 분리(학습용 및 테스트용)

Script 파일을 이용한 간단 분리

1. Script 파일 다운로드
   • 다운로드 링크 : download
2. Tensorflow/scripts/preprocessing에 저장
3. Tensorflow/scripts/preprocessing 경로로 이동
4. Python partition_dataset.py [-h] [-i IMAGEDIR] [-o OUTPUTDIR] [-r RATIO] [-x] 실행
   • -h : help message 출력 옵션
   • -i IMAGEDIR : image data가 있는 폴더 경로 지정
   • -o OUTPUTDIR : train & test data 를 저장할 폴더 경로 지정
   • -r RATIO : 분할 비율 지정(test data 비율)
   • -x : 저장시 .xml 파일도 함께 저장하도록 지정



3. Label Map 생성

Labels와 integer values가 매핑된 Label map을 생성한다.

수기로 파일을 작성하여 TensorFlow/workspace/training_demo/annotations 경로에 예시와 같은 label_map.pbtxt을 저장한다.

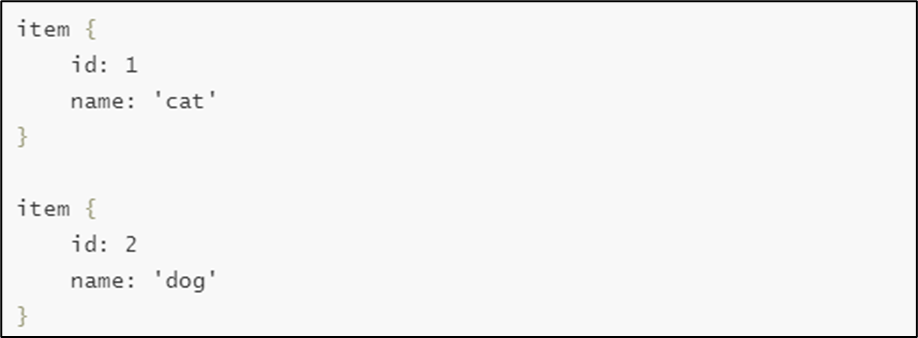

• 예시)

4. TensorFlow Records 생성

Script 파일을 이용하여 TFRecords 파일 생성

• 스크립트 다운로드 : Download
• TensorFlow/scripts/preprocessing 경로에 저장
• TensorFlow/scripts/preprocessing 경로로 이동
• python generate_tfrecord.py [-h] [-x XML_DIR] [-l LABELS_PATH] [-o OUTPUT_PATH] [-i IMAGE_DIR] [-c CSV_PATH]
  • -h : help message
  • -x XML_DIR : input .xml 파일 저장 경로
  • -l LABELS_PATH : label map(.pbtxt) 파일 저장 경로
  • -o OUTPUT_PATH : .record 파일 저장할 경로
  • -c CSV_PATH : .csv 파일 저장할 경로

---
